一、輔材的核算

1、核算信息點數，包含各房間和機房，填入點位散布表中；

2、確認是否超長？如超長，應在何處設置子配線間，幾個？如有子配線間，那么交換機的數量也相應有改變。

3、確認理由的走向；

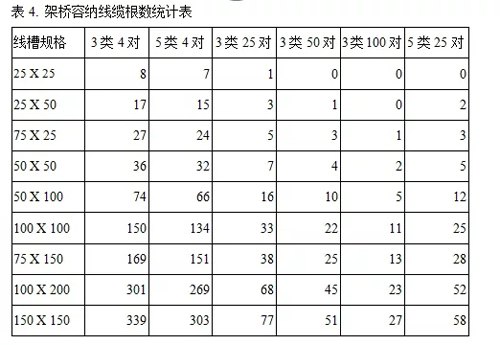

4、確認遍地橋架的類型和長度。核算辦法：(長×寬)×0.4/28，成果為信息點數，常用規范橋架有：300×100，200×100，100×100，100×50，50×50，其它橋架都需求定做。



注：假如分支理由有相同的橋架類型，則別離核算其長度，最終才核算該橋架類型的總長度。

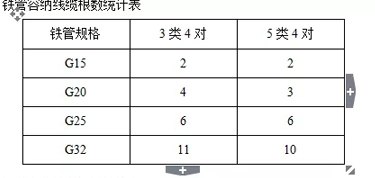

5、ø25和ø20管的核算(一般ø25能夠布6根線，ø20能夠布4根線)。核算時，以ø20為準，均勻某一信息點從橋架到終端需求ø20的長度，如為A，那么就能夠核算出一切信息點需求ø20的長度了，即B=A×(總點數/4)，而實踐在工程中，ø20=2/3×B，ø25=1/3×B。

6、角鋼(30×30)的核算。角鋼的長度=30cm×(橋架的總長m/1.5m)，即每根角鋼的均勻長度為30cm，每隔1.5m的間隔就需求一根角鋼。

7、龍骨(75×45)的核算。龍骨的長度=70cm×(總點數/2)，即每根龍骨的長度為70cm，一般安置為雙口面板。

8、龍骨卡子、管接、盒接、鉚釘、鋼鋸條等輔料的核算。=總輔料價格×10%

9、底盒(86×86)的核算。底盒的數量=總點數/2

二、設備資料的核算

1、線纜的核算：

(最遠+最近)/2×點數×1.1/305

闡明：

最遠為從機房到信息點的最遠點；

最近為機房內的信息點，一般為20米；

點數為從機房開端所掩蓋的信息點，假如有子配線間，那么該點數就為從子配線間開端理由所掩蓋的信息點數，1.1中的0.1為殷實量，即10%。305為每箱線的長度為305米。

假如有子配線間，則應該別離核算，公式是共同的。即：中心機房掩蓋信息點所需的線纜數量+子配線間掩蓋信息點所需的線纜數量+子配線間到中心機房級聯線所需的線纜數量。

還有一點請注意網線的數量一般為300米左右，不到305米，假如這個工程線纜數量比較大的時分，這個也有考慮。比方穿線設備端預留的線纜長度，也要歸納考慮，這個也會依據您的施工部隊的全體施工工藝來判別。

2、模塊的核算。為信息點的數量；

3、雙口面板的數量：總點數/2；

4、48口配線架的核算。總點數/48，假如有子配線間應別離核算，即各自掩蓋的信息點數/48，然后相加，4U；

5、線管理器的核算。48口配線架不需求線管理器(自帶)，主要是給交換機，如有子配線間應別離核算。1U；

6、機柜跳線(2m)。從配線架跳接到交換機的跳線+交換機之間的級聯線。

7、工作站的跳線。總點數的數量；

8、RJ45頭。(機柜跳線+工作站跳線)×2×1.1；

9、RJ45頭護套。為RJ45頭的數量；

10、三類大對數的數量。從弱電井通過橋架到機房的間隔+殷實量(大一些，由于大對數不能銜接的)；

11、110DW2-100FT配線架(2U)。一個為100對；

12、110過線槽。與110配線架的數量共同；

13、110背板(4U)。為：110DW2-100FT配線架數量/2；

14、110C4銜接塊(每包10個)。

110DW2-100FT配線架為100對，即100部電話，它由四部分組成，每一部分為25對，即由5個C4銜接塊和1個C5銜接塊組成(5×4+1×5=25)，也便是說，100對大對數需求20個C4銜接塊和4個C5銜接塊。

15、110C5銜接塊(每包10個)。同前；

16、電話跳線(盤/100米)。每根電話跳線需求1.5米。

17、RJ11頭。有電話的數量決議，如200部電話(200對大對數)需求200個RJ11頭(另一端直接打在RJ11配線架上)；

18、電話柜(200回)。依據電話點數決議；

19、機柜(42U，24U)。核算48口配線架、線管理器，RJ11配線架、交換機、服務器等的高度(U)；

三、光纖的裝備

闡明：二層有一中心機房，別的有一子配線間，是4和7層還各有一個子配線間，3個子配線間各放置6芯室內多模光纖。

模接方法：需求光纖耗材和ST多模光纖銜接器；

熔接方法：需求單芯片多模ST尾纖，不需求光纖耗材和ST多模光纖銜接器。

四、怎么更精準的核算線纜的數量

首要核算線纜的數量應該依據施工圖來核算，咱們干工程按圖施工，圖紙核算才是整個工程預算的根本。拿到施工圖紙了，一般要依照圖紙對照現場的橋架走向，是不是契合圖紙的規劃，確認了橋架的走向，主線路根本確認。

再者便是核算從橋架引出的線纜，橋架引出的線纜一般都會做管，做管一般有兩種方法：一種線管吊裝，一種沿頂板裝置。吊裝施工線纜和管材的核算比較簡單，便是依照圖紙核算，在最終的設備端預留30cm-100cm不等，看你最終的裝置設備及設備方位。沿頂板裝置線纜和管材必定要看一下，是不是要過梁，這個就不能依照圖紙核算了，要歸納考慮現場施工的條件，核算線纜和管材的數量。

還有便是關于筆直部分和水平部分的核算，尤其在是在弱電井內的線纜核算，首要要看樓層高度，再者便是弱電井設備裝置方位間隔橋架的間隔，歸納考慮，歸納核算。
